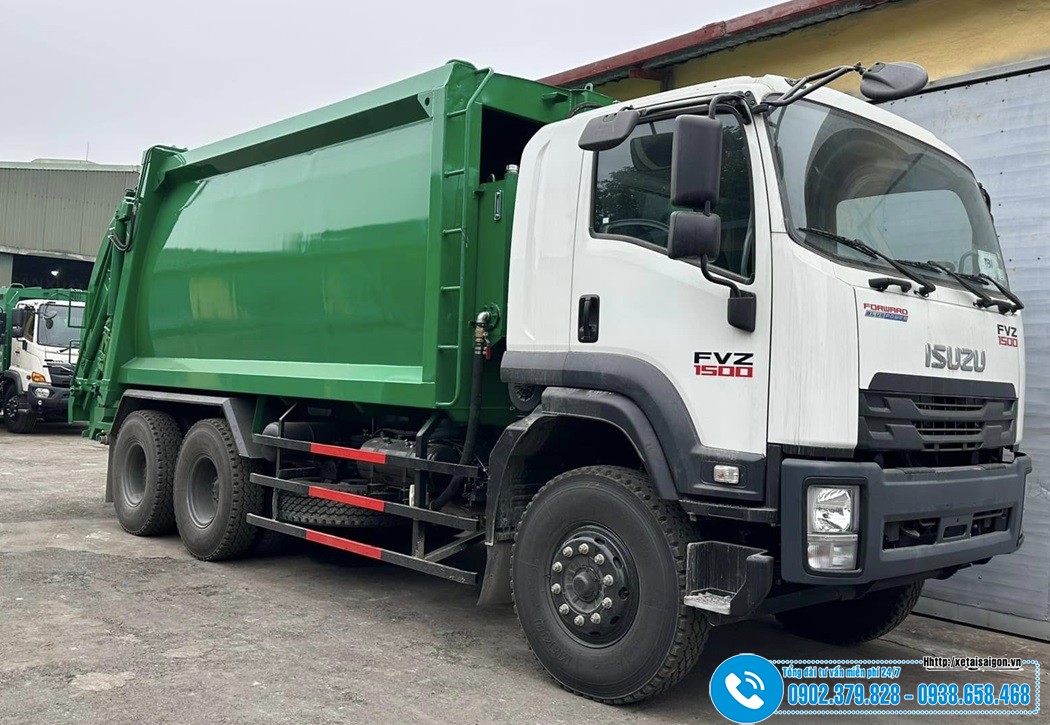

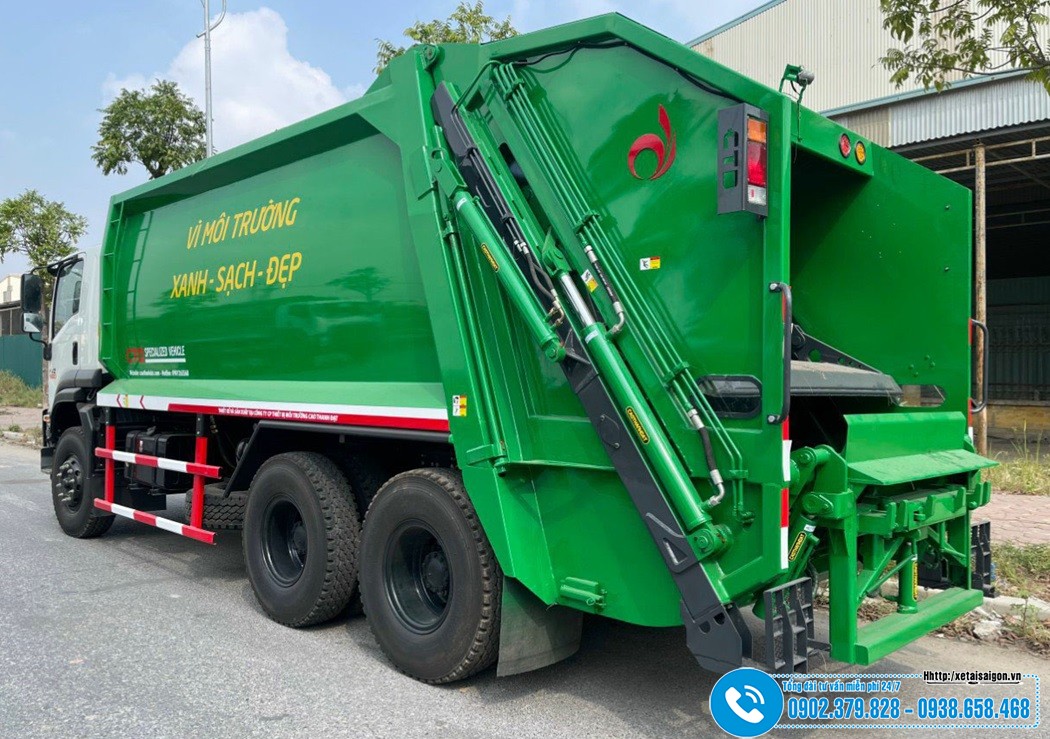

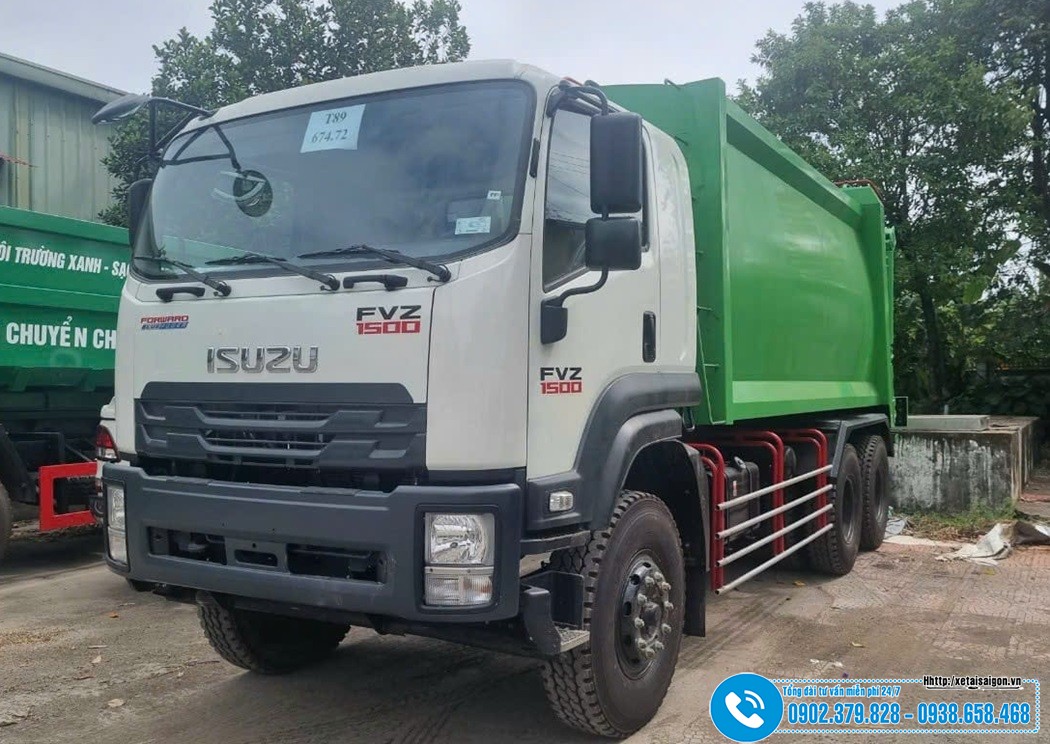

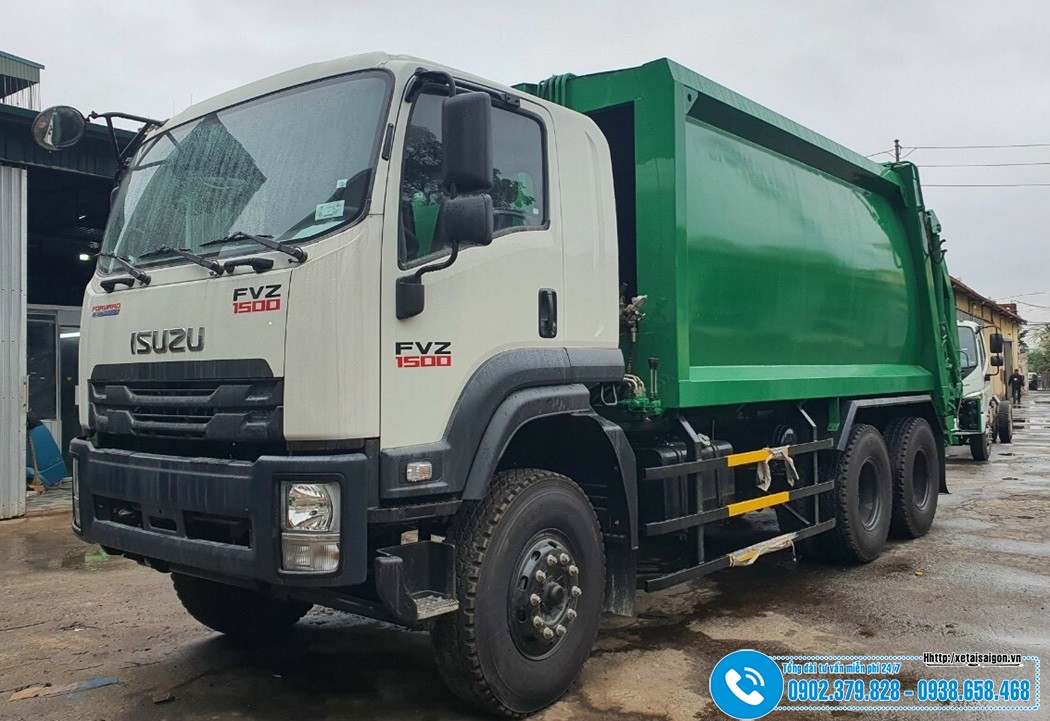

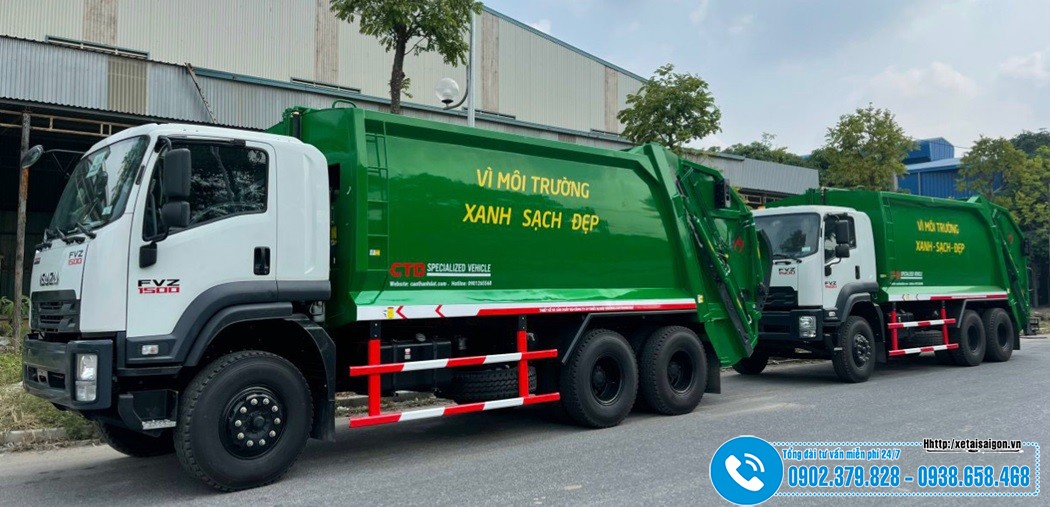

Xe Ép Rác 18 Khối - 20 Khối Isuzu FVZ34QE4

Nhãn hiệu Isuzu; Số loại FVZ34QE4

Động cơ Isuzu 6HK1E4SC, 4 kỳ, 6 xi lanh thẳng hàng; Dung tích xi-lanh: 7.790 Cm³.

Công suất cực đại 206/ 2.400 vòng/ phút; Hộp số 9 số tiến, 1 số lùi

Kích thước thùng chứa rác 4.130/ 3.680 x 2.270 x 2.090 mm.

Kích thước bao tổng thể của xe 8.930 x 2.500 x 3.460 mm.

Trọng lượng bản thân đã có thùng ép rác: 12.805 kG

Trọng lượng toàn bộ bao gồm thùng ép rác: 24.000 kG

Trọng tải cho phép chở đối với xe tải chở rác: 11.000 kG

Cỡ lốp xe: Trước/ Sau: 11.00R20/ 11.00R20

Quy Cách Thùng Cuốn Ép Rác (Máng Cuốn Và Quy Cách Kẹp Thùng)

Kết cấu thùng chứa: Hình Vuông, Thân sau vát chéo hình thang, Có xương chạy dọc các góc thùng

Quy cách, vật liệu thùng chứa: Thép hợp kim chống ăn mòn, chịu áp lực cao

Loại: SS400, chịu mài mòn, chịu áp lực cao. Loại: Inox 304; Mặt đáy dày 4 mm Inox 304

Vách hông dày 4 mm; Vách nóc thùng dày 3 mm - Inox 304; Khung xương đôi thùng dày 8mm; Khung xương bao thùng 3mm; Ray dẫn hướng bàn xả dày 5mm; Mối liên kết: Bằng công nghệ hàn dưới lớp bảo vệ CO₂; Tỷ số nén rác (theo thể tích) 1.6 – 1.8

Bàn Xả Rác: Kiểu vận hành sử dụng xy lanh tầng xả rác bố trí dọc thùng chứa rác, vuông góc với bàn xả, kết cấu cơ khí nhỏ gọn, đơn giản hợp lý tạo được lực đẩy xả rác tối ưu

hoạt động gồm 4 bước: mở khoá, nâng thùng ép rác, đẩy bàn xả rác ra ngoài, rút bàn xả về, hạ và khoá thùng rác. Ray trượt bàn xả Thép S235,  U120 dày 5mm; Tôn mặt bàn xả Thép inox 304  dày 4 mm; Lực đẩy  lớn nhất 8 tấn; Thời gian xả rác 20 giây

Cơ cấu nạp rác: Làm theo yêu cầu khách hàng:

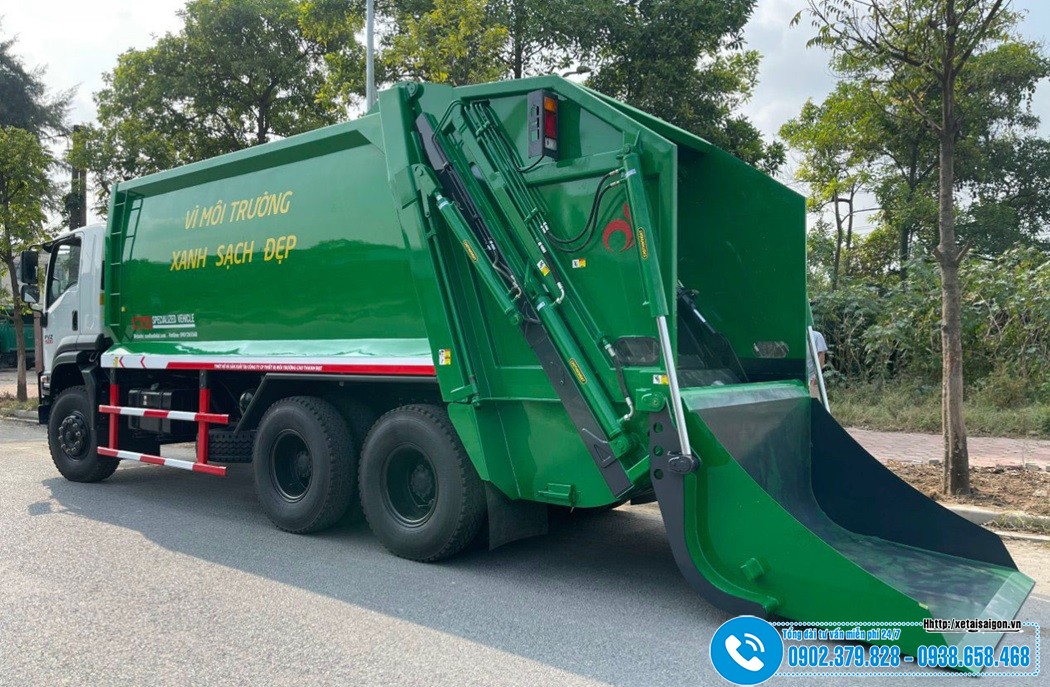

Cơ cấu càng gắp đa năng: Loại dùng cơ cấu kẹp thùng, nâng thùng, xoay thùng đổ rác vào máng cuốn, sử dụng được các loại thùng: 240 lít, 500 lít, 600 lít; Góc đổ ~135⁰, tải trọng nâng 650kg;  Cơ cấu càng gắp thường: Loại dùng càng gắp sử dụng loại thùng 500 lít; Góc đổ ~135⁰, tải trọng nâng: 550kg;  Cơ cấu máng gầu nạp rác, gập che kín máng thùng ép rác; Góc đổ ~135⁰, tải trọng nâng: 750kg

Cơ cấu cuốn ép rác:

Kiểu vận hành: Dùng xy lanh lanh thủy lực (kiểu xylanh ép đặt ngoài); Nguyên lý cuốn ép:  Cơ cấu con trượt tịnh tiến cuốn rác và kéo rác vào trong thùng chứa; Các cụm cơ cấu: Tấm ép cố đinh – Tấm ép  di động-  Lưỡi cuốn - Thép Inox 304; Xương ray trượt cuốn ép: Thép chịu lực Thép S345 dày 12mm, U180; Con trượt: Thép chịu lực S235, nhựa PA- xuất xứ Đức chịu nhiệt, chịu mài mòn

Máng cuốn: Inox 304, chịu mài mòn, chống va, hạn chể gỉ. Dung tích 1,2 m³; Vật liệu: Thép Inox304, dày 6mm; Kết cấu Máng cuốn có mặt trượt và xương gia cường ngang, dọc chống biến dạng. Tỷ số ép rác 1,8:1, một chu kỳ ép 25 giây

Cơ cấu nâng hạ thùng cuốn ép rác

Kiểu vận hành: Dùng xylanh thủy lực nâng hạ cửa hậu và khóa kẹp; Nguyên lý: Xy-lanh hạ thân sau khi hết hành trình  kéo tịnh tiến tay khóa kẹp với chốt khóa liên kết trên thân sau, Vật liệu: Thép chịu lực S235 Công nghiệ mối hàn MAG,

Nắp đậy thùng cuốn ép rác: Lựu chọn lắp thêm; Hệ thống điều khiển đóng mở lắp đậy máng nạp bằng cơ khí thủy lực van điều khiển tay gạt.

Hệ thống thủy lực: Bơm: Palfinger ,Kiểu pittong, Lưu lượng 80 ml/rXuất xứ Pháp  Áp suất tối đa 420 bar, Van phân phối: Kiểu liền khối, 4 cửa, chân van đường kính M2, Lưu lượng 130 lít/ phút - Xuất xứ Ytaly - Áp suất 350 bar

Xy lanh thủy lực: Xy lanh ép rác 02 chiếc; Xy lanh cuốn rác 02 chiếc; Xy lanh càng gắp rác 02- 03 chiếc; Xy lanh nâng thân sau: 02 chiếc; Loại xy lanh 1 tầng tác động 2 chiều. Linh kiện nhập khẩu từ Italy, sản xuất, lắp ráp Việt Nam, tất cả các xy lanh đều được kiểm tra và đảm bảo chịu được áp suất tối đa 250kg/cm²; Xy lanh xả rác 01 chiếc; Loại xy lanh 4 tầng tác động 2 chiều, kiểu lắp chốt gối đỡ, Linh kiện nhập khẩu từ Italy, sản xuất, lắp ráp Việt Nam, tất cả các xy lanh đều được kiểm tra và đảm bảo chịu được; Áp suất lớn nhất làm việc: 210kg/cm²; Thiết bị phụ trợ HTTL: Mới 100%, Ø18 ÷Ø30

Đường ống cứng Mới 100%, nhập khẩu Ytaly

Đường ống mềm Lọc dầu cấp, đồng hồ đo áp suất, nắp dầu, khóa đồng hồ, thước báo dầu, giắc co...được lắp ráp đầy đủ, giúp xe hoạt động an toàn hiệu quả. Lọc dầu hồi: CF-10, độ lọc 10 micron, lưu lượng 150 lít/ phút; Xylanh nâng thân sau: xuất xứ Ý

Bộ trích công suất: Trích công suất từ động cơ xe bộ trích công suất bên cạnh hộp số; Dẫn động bơm qua trục truyền các đăng, dẫn động bơm thuỷ lực; Công nghệ sơn: Kiểm tra & làm sạch bề mặt: Sơn lót chống rỉ: Bả matit và chà nhám khô có máy hút bụi Sơn lót Pha màu & phun sơn Đánh bóng; Hệ thống điều khiển: Đóng ngắt PTO và bơm thủy lực Điều khiển bằng điện khí nén, Nút điều khiển đặt trên táp lô

Điều khiển hệ thống thủy lực được Điều khiển cơ khí, tay gạt trên bản táp lô hệ CD

Điều khiển ga tự động được Điều khiển điện, nút gạt trên bảng táp lô hệ CD

Kiểm tra áp suất thủy lực Đồng hồ thủy lực lắp trên van 2 cửa sau cabin; Điều khiển cơ cấu cuốn ép rác (Lựa chọn: Cuốn ép rác điểu khiển cơ khí; Cuốn ép rác điều khiển tự động)

Bảo hiểm hông và chắn bùn, cản sau Hai bên  hông xe có lắp đặt bảo hiểm, chắn bùn cho lốp sau. Thùng và hệ thống nước rác Thùng chứa nước rác dung tích 200 lít; Hệ thống máng hứng, máng dẫn nước từ đuôi thùng chính vào thùng chứa nước rác; Thiết kế bảo dưỡng, sửa chữa (Hệ chuyên dùng được thiết kế có khả năng tháo, lắp, thay thế thuận tiện. Các khớp quay, băng trượt có vị trí chăm sóc, bôi trơn (vú mỡ, rãnh dầu mỡ...)
